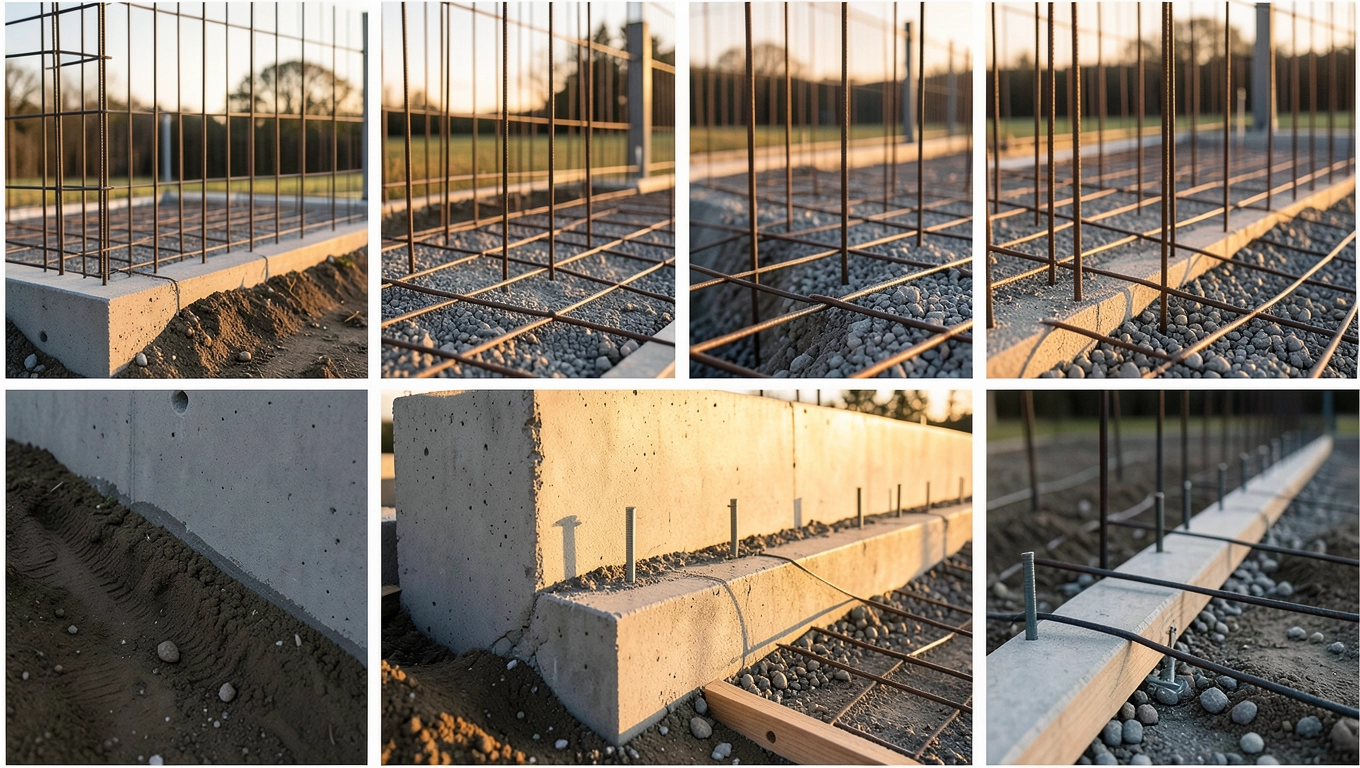

Belka fundamentowa pod ogrodzenie — jak dobrać i wykonać krok po kroku
Źle wykonany fundament pod ogrodzenie kończy się przechylonymi słupkami, rysami na cokołach i kosztownym rozkopywaniem posesji po pierwszej zimie. Tymczasem prawidłowa belka fundamentowa pod ogrodzenie to w gruncie rzeczy prosty pas żelbetu, którego wymiary, zbrojenie i głębokość wynikają z konkretnych norm oraz fizyki gruntu. Poniżej znajdziesz pełną ścieżkę od wykopu po pielęgnację betonu, opartą o polskie warunki klimatyczne i aktualne klasy materiałów.
- Wymiary i przekrój belki fundamentowej pod ogrodzenie
- Głębokość posadowienia belki fundamentowej pod ogrodzenie
- Zbrojenie i beton do belki fundamentowej pod ogrodzenie
- Hydroizolacja i dylatacje belki fundamentowej pod ogrodzenie
Wymiary i przekrój belki fundamentowej pod ogrodzenie
Przekrój belki dobiera się do ciężaru przęseł oraz rozstawu słupków. Dla lekkich paneli stalowych o masie 8-15 kg/m² wystarczy wstęga 25 × 40 cm. Cięższe konstrukcje z klinkieru lub bloczków betonowych wymagają już 30 × 50 cm, a mury pełne nawet 40 × 60 cm.
Szerokość fundamentu powinna być o 8-10 cm większa od grubości planowanego ogrodzenia, bo szalunek trzeba rozebrać, a tynk lub okładzina potrzebują stabilnego oparcia. Przy panelach 50 mm szerokość 250 mm daje margines błędu wykonawcy rzędu 1-2 cm.
Wysokość belki decyduje o sztywności i odporności na zginanie. Zasada jest prosta: im wyższa i węższa, tym lepiej pracuje jako element nośny. Dlatego przy tej samej objętości betonu lepsza okazuje się belka 25 × 50 cm niż 30 × 40 cm, bo większa wysokość przekłada się na większy wskaźnik Wx.
| Typ ogrodzenia | Masa przęseł | Przekrój belki | Szerokość wykopu |
|---|---|---|---|
| Panel stalowy 3D | 8-15 kg/m² | 25 × 40 cm | 35-40 cm |
| Przęsło kute | 20-35 kg/m² | 30 × 50 cm | 45-50 cm |
| Bloczki betonowe | 80-120 kg/m² | 35 × 60 cm | 55-60 cm |
| Klinkier / kamień | 150-220 kg/m² | 40 × 70 cm | 60-70 cm |
Kiedy NIE stosować płytkiej, szerokiej belki? Przy gruntach wysadzinowych, bo szeroka łapa podlega nierównomiernemu wypiętrzaniu mrozowemu. W takich warunkach lepiej sprawdza się głębsza, węższa belka, która kotwi się poniżej strefy przemarzania.
Głębokość posadowienia belki fundamentowej pod ogrodzenie
Głębokość fundamentu pod ogrodzenie wynika z trzech czynników: strefy klimatycznej, rodzaju gruntu i poziomu wody gruntowej. Zgodnie z normą PN-B-03020 posadowienie bezpośrednie musi sięgać poniżej strefy przemarzania, w przeciwnym razie siły wysadzające z czasem wypchną konstrukcję.
Polska podzielona jest na cztery strefy przemarzania. Strefa I obejmuje zachodnią część kraju i wymaga 80 cm. Strefa II, centralna, potrzebuje 100 cm. Strefa III, wschodnia i podgórska, wymaga 120 cm. Strefa IV, obejmująca Suwalszczyznę i Podhale, sięga nawet 140 cm.
Strefa I i II
80-100 cm poniżej poziomu terenu. Wystarczające dla paneli i lekkich przęseł na gruntach piaszczystych.
Strefa III i IV
120-140 cm głębokości. Konieczne przy gruntach spoistych i przy wysokim poziomie wody gruntowej.
Rodzaj gruntu modyfikuje te wartości. Torfy, iły i gliny są wysadzinowe, więc głębokość trzeba zwiększyć o 10-20 cm względem normy dla danej strefy. Piaski średnie i grube nie zamarzają w sposób niebezpieczny, więc przy nich czasem wystarcza 60 cm.
Kiedy 60 cm wystarczy? Przy lekkich ogrodzeniach na suchych, przepuszczalnych piaskach w strefie I. To rzadki przypadek, ale w pełni legalny, o ile potwierdzą to badania geotechniczne lub co najmniej wykop kontrolny do 1,5 m.
Sprawdzenie strefy dla własnej lokalizacji
Najszybciej skorzystać z mapy stref przemarzania publikowanej przez Instytut Meteorologii i Gospodarki Wodnej. Warto też zajrzeć do miejscowego planu zagospodarowania, bo gminy niekiedy narzucają własne, ostrzejsze wymagania niż norma ogólnopolska.
Gdy działka leży na skarpie lub w zagłębieniu terenu, do głębokości normowej trzeba doliczyć wysokość obniżenia, bo przemarzanie sięga wtedy dalej niż na płaskim terenie. Zasada mówi: każdy metr deniwelacji to około 10-15 cm dodatkowej głębokości.
Zbrojenie i beton do belki fundamentowej pod ogrodzenie
Zbrojenie fundamentu pod ogrodzenie to kręgosłup całej konstrukcji. Beton świetnie pracuje na ściskanie, ale kiepsko na zginanie, które pojawia się przy nierównomiernym osiadaniu i przy parciu gruntu. Stal przejmuje te naprężenia, dlatego oszczędzanie na prętach kończy się rysami.
Standardowy schemat przewiduje 4-6 prętów podłużnych ⌀12 mm (stal AIIIN, klasa B500SP) połączonych strzemionami ⌀6 mm rozstawionymi co 25 cm. W narożnikach i przy słupkach warto zagęścić strzemiona do 15 cm, bo tam koncentrują się naprężenia.
| Klasa betonu | Wytrzymałość | Wodoszczelność | Zastosowanie |
|---|---|---|---|
| B15 (C12/15) | 15 MPa | brak wymagań | Lekkie panele, suche grunty |
| B25 (C20/25) | 25 MPa | W4 | Standardowe ogrodzenia z bloczków |
| B30 (C25/30) | 30 MPa | W6 | Mury klinkierowe, tereny podmokłe |
Norma PN-EN 206 definiuje klasy ekspozycji. Dla ogrodzeń najczęściej stosuje się XC2 (mokre, rzadko suche) lub XC3 (średnio wilgotne). Beton B25 z domieszkami uplastyczniającymi spełnia te wymagania bez dodatkowych zabiegów.
Otulina zbrojenia powinna wynosić minimum 5 cm od spodu i boków. Realizuje się ją podkładkami dystansowymi z tworzywa lub betonu. Dlaczego to takie ważne? Pręt odsłonięty na 2 cm koroduje w ciągu kilku lat, a rdza potrafi rozsadzić beton od środka z siłą 30 MPa.
Ile kosztuje taki fundament? Beton C20/25 z dostawą to 350-450 zł/m³, robocizna przy tradycyjnej belce 80-150 zł/mb. Łączny koszt dla 30 m ogrodzenia z bloczków to około 5500-9000 zł. Samo zbrojenie ⌀12 mm kosztuje 4,20-5,80 zł/mb.
Kiedy NIE stosować betonu B15?
Przy wysokim poziomie wody gruntowej, na terenach podmokłych i przy ogrodzeniach narażonych na sól drogową. Beton B15 nie ma wymagań wodoszczelności i przepuszcza wilgoć, która po kilku sezonach wypłukuje wapń i osłabia strukturę.
Hydroizolacja i dylatacje belki fundamentowej pod ogrodzenie
Woda gruntowa to cichy zabójca fundamentów ogrodzeniowych. Raz w tygodniu nawilża, nocą zamarza, w dzień rozmarza i cyklicznie rozsadza strukturę. Dlatego izolacja przeciwwilgociowa belki fundamentowej pod ogrodzenie to nie luksus, lecz obowiązek wynikający z fizyki materiału.
Najprostsze rozwiązanie to papa asfaltowa na lepiku lub folia polietylenowa o grubości minimum 0,3 mm. Układa się ją na ścianach wykopu i na spodzie przed wylaniem betonu. Masa bitumiczna sprawdza się tam, gdzie liczy się szczelność połączeń, na przykład przy przejściach rur.
Papa termozgrzewalna
Trwała, ale wymaga palnika. Koszt 25-35 zł/m² z robocizną. Najlepsza przy wysokim poziomie wody gruntowej.
Folia PE 0,3 mm
Najtańsza (4-6 zł/m²), łatwa w montażu. Wystarczająca w suchych gruntach, narażona na przebicia ostrymi kamieniami.
Cokół powinien wystawać 3-5 cm ponad przylegający grunt, żeby woda opadowa nie stała przy ścianie fundamentu. W tym celu szalunek warto podnieść powyżej poziomu terenu i zdjąć go dopiero po 14 dniach od wylania.
Dylatacje to celowe przerwy w belce, które kompensują rozszerzalność termiczną betonu. Beton zbrojony wymaga dylatacji co 15-20 m, beton niezbrojony co 5 m. Bez nich konstrukcja pęka w sposób niekontrolowany, a rysy biegną dokładnie tam, gdzie akurat nie powinny.
Pielęgnacja betonu to wciąż niedoceniany etap. Polewanie wodą przez 7 dni, przykrywanie folią na noc i unikanie temperatur poniżej 5°C w pierwszych 48 godzinach decyduje o tym, czy beton osiągnie deklarowaną wytrzymałość. Bez tego nawet B30 zachowuje się jak B15.
Najczęstsze błędy przy wykonywaniu fundamentu
- Zbyt płytki wykop poniżej strefy przemarzania, kończący się przechyleniem ogrodzenia po pierwszej zimie.
- Brak izolacji przeciwwilgociowej, prowadzący do migracji wilgoci i korozji zbrojenia.
- Pomijanie dylatacji przy długich odcinkach, skutkujące rysami co 3-4 m.
- Wylewanie betonu na zamarznięty grunt, co obniża przyczepność i wytrzymałość o 30-40%.
- Brak otuliny prętów zbrojeniowych poniżej 5 cm, przyspieszający korozję stali.
Zbrojenie fundamentu pod ogrodzenie wymaga nie tylko dobrego materiału, ale też przestrzegania czasu schnięcia. Beton osiąga 50% wytrzymałości po 3 dniach, 70% po 7 dniach, pełną twardość po 28 dniach. Montaż przęseł przed upływem 14 dni grozi uszkodzeniem świeżego podłoża.
Przed wylaniem betonu warto przejść krótką checklistę: wykop o właściwej głębokości, szalunek stabilny i wypoziomowany, zbrojenie ze strzemionami co 25 cm, izolacja z folii lub papy, dylatacje wstawione co 15 m, dostęp do wody na polewanie. Sześć punktów, które decydują o trwałości całego ogrodzenia na kolejne 30-40 lat.
Belka fundamentowa pod ogrodzenie to inwestycja rzędu 15-20% wartości całego ogrodzenia, ale decydująca o jego żywotności. Prawidłowe wymiary, właściwa głębokość posadowienia, zbrojenie z otuliną i izolacja przeciwwilgociowa eliminują 90% problemów, z którymi borykają się właściciele działek po kilku sezonach użytkowania.
Źródła danych: PN-EN 206 (beton), PN-B-03020 (posadowienie bezpośrednie), mapa stref przemarzania IMGW (imgw.pl), Eurokod 7 (geotechnika), Warunki techniczne wykonania i odbioru robót budowlanych (ITB).
