Co ile belki stropowe? Rozstaw belek drewnianych w cm

Drewniane belki stropowe w tradycyjnym stropie belkowym układa się najczęściej co 60-90 cm, licząc osiowo. W domach szkieletowych leżą gęściej: co 40 cm albo w module płyt OSB, czyli co 41,7 lub 62,6 cm. Dolną granicę wybiera się przy dużej rozpiętości, słabszym drewnie, cienkiej podłodze i ciężkich warstwach wykończenia, górną przy krótkich przęsłach i sztywnym poszyciu. Ostateczny rozstaw wynika z obliczeń konstruktora, a liczby poniżej pomagają sprawdzić projekt i świadomie rozmawiać z cieślą.

• Jaki rozstaw belek stropowych drewnianych przyjąć?
• Od czego zależy rozstaw belek stropowych?
• Rozstaw belek a rozpiętość stropu
• Czy rozstaw belek 90 cm jest bezpieczny?
• Proporcja rozstawu do wysokości belki: reguła 1:3
• Ile wytrzyma belka 14x14?
• Rozstaw belek a ugięcia desek podłogowych
• Rozstaw belek stropowych a obciążenia użytkowe
• Ile belek potrzeba przy danym rozstawie?
• Montaż belek stropowych na wieńcu
• Najczęstsze błędy przy rozstawie belek
• Lista kontrolna przed zamówieniem belek

Jaki rozstaw belek stropowych drewnianych przyjąć?

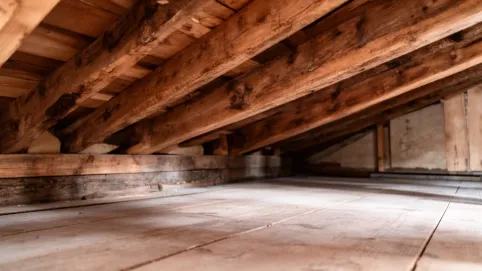

Dla typowego stropu drewnianego w domu jednorodzinnym punktem wyjścia jest rozstaw osiowy 60-90 cm, a przy rozpiętościach powyżej 4,5-5 m zwykle schodzi się do 50-60 cm. Rozstaw osiowy to odległość od środka jednej belki do środka następnej, a nie wolna przestrzeń między nimi.

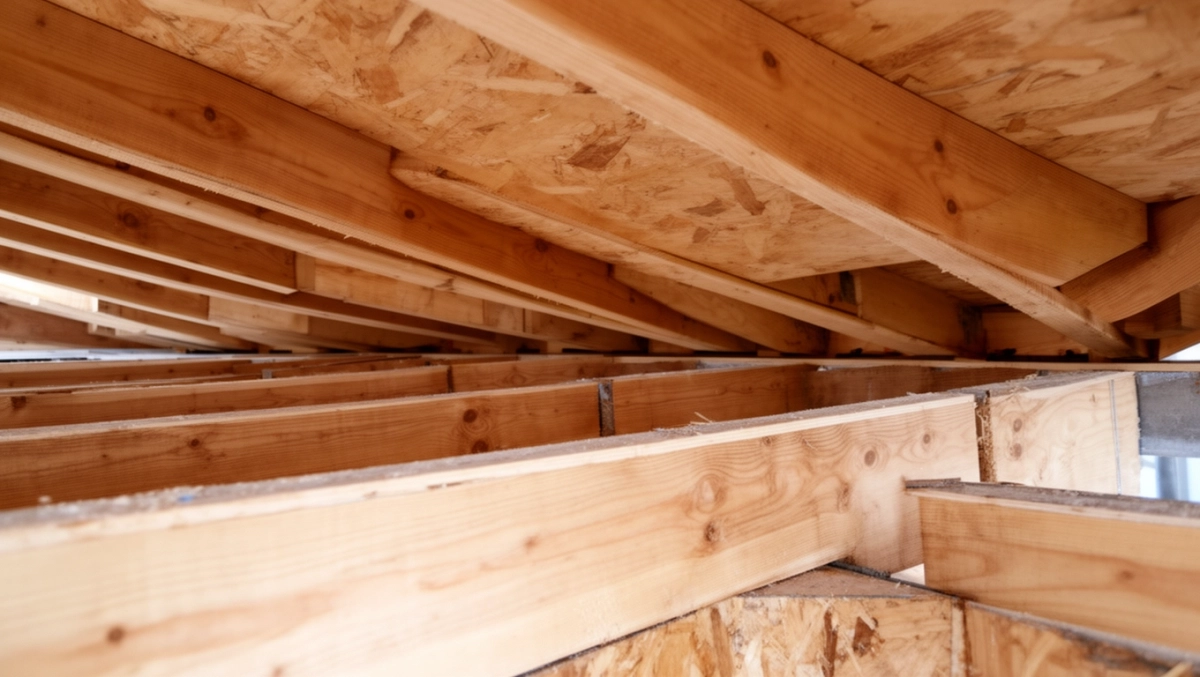

W technologii szkieletowej belki leżą gęściej. Według opisu, jak powinien wyglądać strop domu szkieletowego, belki projektuje się zwykle w rozstawie 40 cm, co pozwala użyć mniejszego przekroju, np. 38 x 185 mm. Z kolei poradnik o stropach w budynkach szkieletowych wiąże rozstaw z długością płyt poszycia: przy płycie OSB o długości 2500 mm typowe rozstawy to 626 mm lub 417 mm. Płyta kończy się wtedy na belce bez docinania, a na styku płyt zostaje wymagana szczelina dylatacyjna 2-4 mm.

Co ile belki na suficie?

Belki widoczne na suficie to zwykle te same belki stropowe, więc ich rozstaw wynika z obliczeń stropu, a nie z estetyki: najczęściej 60-90 cm w stropie belkowym i 40-62,6 cm w szkieletowym. Jeśli zależy Ci na określonym rytmie belek w pomieszczeniu, ustal go z projektantem przed zamówieniem drewna, bo zmiana rozstawu zmienia wymagany przekrój. Przy suficie podwieszanym płyty mocuje się zwykle do osobnego rusztu, więc rozstaw belek nie musi odpowiadać szerokości płyt sufitowych.

Od czego zależy rozstaw belek stropowych?

Rozstaw zależy od pięciu rzeczy: rozpiętości, obciążeń, klasy drewna i przekroju, rodzaju poszycia oraz dopuszczalnych ugięć i drgań. Zmiana jednej z nich wymusza korektę pozostałych, dlatego nie ma jednej liczby dobrej dla każdego stropu.

• Rozpiętość. Moment zginający w belce swobodnie podpartej rośnie z kwadratem rozpiętości, więc wydłużenie przęsła z 4 do 5 m zwiększa go o ok. 56%. Przy dłuższych belkach trzeba albo zagęścić rozstaw, albo zwiększyć przekrój.
• Obciążenia. Im rzadziej leżą belki, tym szerszy pas stropu przypada na każdą z nich. Szczegóły w sekcji o obciążeniach niżej.
• Klasa drewna i przekrój. Drewno niższej klasy wymaga większego przekroju albo gęstszego rozstawu przy tej samej rozpiętości. O klasach C16-C30 piszemy przy pytaniu o belkę 14x14.
• Poszycie. Deski, OSB czy płyty podłogowe mają własną dopuszczalną rozpiętość między podporami. Często to podłoga, a nie belka, ogranicza rozstaw.
• Układ podpór. We wspomnianym poradniku o stropach szkieletowych pokazano, że belka jednoprzęsłowa o rozpiętości 4 m osiąga graniczne ugięcie przy tym samym obciążeniu co belka dwuprzęsłowa o przęsłach 5,35 m. Oparcie belek na wewnętrznej ścianie nośnej pozwala więc zwiększyć rozpiętość o ok. 1/3.

Rozstaw belek a rozpiętość stropu

Im większa rozpiętość, tym mniejszy rozstaw: przy 3-4 m spotyka się 70-90 cm, przy 4-5 m 50-70 cm, a przy 5-6 m 45-60 cm. To wartości orientacyjne z praktyki wykonawczej, a nie zapis normy. Projekt konstrukcji drewnianej liczy się według Eurokodu 5 (PN-EN 1995-1-1) i to wynik obliczeń rozstrzyga.

Rozstaw belek 13x26 cm przy rozpiętości 4,5 m

Dla belek 13x26 cm z drewna C24 przy rozpiętości 4,5 m w praktyce przyjmuje się zwykle 60-70 cm rozstawu. To kompromis między liczbą belek a sztywnością podłogi. Przekrój 13x26 cm jest popularny w domach jednorodzinnych, bo wysokość 26 cm daje dobrą sztywność przy umiarkowanych rozpiętościach, a rozstaw 60 cm jest często traktowany jako uniwersalny.

Tabela pokazuje zależność, a nie wynik obliczeń dla konkretnego domu: nie uwzględnia ciężaru warstw podłogi i sufitu, obciążeń od ścianek działowych ani wilgotności drewna. Rozstaw 90 cm przy tym przekroju i rozpiętości też bywa projektowany, co opisujemy w artykule strop drewniany: co ile belki, ale wymaga grubszego poszycia i potwierdzenia ugięć w obliczeniach.

Przy zamawianiu pamiętaj, że belka jest dłuższa od rozpiętości w świetle ścian o długość oparcia po obu stronach. Rozpiętość 4,5 m nie oznacza belki 450 cm, a głębokość oparcia na murze lub wieńcu określa projekt. Jeśli rozstaw miałby przekroczyć 70 cm, skuteczniejsze od zagęszczania belek bywa skrócenie przęsła podciągiem albo ścianą nośną.

Jaka belka na rozpiętość 6 m?

Dla stropu mieszkalnego o rozpiętości 6 m i rozstawie ok. 60-80 cm punktem wyjścia jest belka z drewna litego C24 o przekroju rzędu 120 x 240 mm. Tak podaje poradnik o belkach na strop drewniany 6 m, zalecając drewno suszone komorowo do wilgotności 15-18%, a przy większych rozpiętościach lub potrzebie ograniczenia ugięć belki klejone BSH. Ten sam materiał zwraca uwagę, że lekki strop drewniany, ok. 40 kg/m², łatwiej przenosi drgania, więc przy długich przęsłach sama nośność nie wystarcza. Więcej wariantów przekroju znajdziesz w tekście jakie belki na strop drewniany 6 m.

Czy rozstaw belek 90 cm jest bezpieczny?

Rozstaw 90 cm to górna granica praktycznego zakresu i może być poprawny przy krótkich przęsłach, wysokich belkach i sztywnej podłodze, pod warunkiem że obliczenia potwierdzą nośność i ugięcia. Nie jest to rozstaw „bezpieczny zawsze”: przy długich przęsłach, słabszym drewnie lub cienkich deskach bywa za duży.

Przy 90 cm problemem częściej jest podłoga niż belka. Deski muszą przenieść obciążenie na rozpiętości prawie metra, więc cienkie deski sosnowe mogą się uginać i skrzypieć. Przy grubszym poszyciu, np. deskach 28 mm, ryzyko maleje. Zysk z rzadszego rozstawu jest mierzalny: na ścianie długości 9 m przy rozstawie 60 cm potrzeba 16 belek, a przy 90 cm 11, czyli ok. 45% belek więcej przy gęstszym układzie. Każda belka przy rozstawie 90 cm przenosi jednak o połowę szerszy pas stropu niż przy 60 cm.

Proporcja rozstawu do wysokości belki: reguła 1:3

Wśród wykonawców funkcjonuje reguła, że rozstaw belek nie powinien przekraczać ok. trzykrotności ich wysokości: dla belki 26 cm daje to ok. 78 cm. To reguła doświadczalna do szybkiej oceny projektu, a nie wymóg normy, i nie zastępuje obliczeń.

• 1:2, czyli ok. 52 cm dla belki 26 cm: bardzo sztywny strop, dla miejsc intensywnie użytkowanych.
• 1:3, czyli ok. 78 cm: typowy strop mieszkalny.
• 1:3,5, czyli ok. 91 cm: lekkie użytkowanie, sztywne poszycie.

Reguła nie uwzględnia rozpiętości, więc przy 5-6 m może dawać zbyt duży rozstaw. Traktuj ją jako sygnał ostrzegawczy: jeśli projekt znacznie ją przekracza, zapytaj konstruktora, jak sprawdzono ugięcia i drgania.

Ile wytrzyma belka 14x14?

Nośności belki 14x14 cm nie da się podać bez rozpiętości, klasy drewna i rozstawu, a jako belka stropowa jest mało efektywna, bo przy zginaniu najważniejsza jest wysokość przekroju. Z geometrii przekroju wynika, że belka 13x26 cm ma ok. 6 razy większą sztywność na zginanie (moment bezwładności ok. 19 000 cm⁴ wobec ok. 3 200 cm⁴) i ok. 3 razy większy wskaźnik wytrzymałości niż 14x14 cm, przy niespełna dwukrotnie większym polu przekroju.

Dla porównania poradnik o przekroju belek na strop drewniany podaje, że belka 20x10 cm z sosny C24 wg PN-EN 338 ma charakterystyczną wytrzymałość na zginanie 24 MPa i przy rozpiętości 4 m oraz rozstawie 80 cm daje nośność użytkową rzędu 250-400 kg/m². Ta belka ma praktycznie to samo pole przekroju co 14x14, ale ułożona na wysokość jest ok. dwa razy sztywniejsza. Według tego samego źródła na belki stropowe stosuje się najczęściej klasę C24, rzadziej C27 lub C30, a C16 wymaga większego przekroju albo gęstszego rozstawu. Przekrój 14x14 lepiej sprawdza się jako słup lub element krótkiego przęsła; typowe wymiary belek zebraliśmy w artykule wymiary drewnianych belek stropowych.

Rozstaw belek a ugięcia desek podłogowych

Rozstaw belek decyduje o tym, na jakiej długości pracuje podłoga: im rzadziej leżą belki, tym grubsze i sztywniejsze musi być poszycie. Za mały przekrój desek przy dużym rozstawie daje uginanie się podłogi między belkami i skrzypienie, nawet jeśli same belki są wystarczające.

Wartości w tabeli są orientacyjne; dla płyt drewnopochodnych wiążąca jest dokumentacja producenta. Deski układa się prostopadle do belek. Ugięcie belek określa projekt jako ułamek rozpiętości: dla belki 4,5 m granica L/250 oznacza 18 mm, a L/300 15 mm. Przy podłodze z desek bez wylewki lepiej celować w mniejsze ugięcia, bo różnice poziomu między belkami są wyczuwalne pod stopą.

Rozstaw belek stropowych a obciążenia użytkowe

Większy rozstaw oznacza większe obciążenie każdej belki, bo belka przy rozstawie 90 cm zbiera pas stropu szerokości 0,9 m, a przy 60 cm tylko 0,6 m. Poradnik o rozstawie belek stropowych drewnianych podaje dla budynków mieszkalnych obciążenia użytkowe rzędu 1,5-2,0 kN/m², czyli ok. 150-200 kg/m², do których dochodzi ciężar własny stropu: podłogi, izolacji, sufitu.

Gęstszy rozstaw lub mocniejsze belki przewiduje się lokalnie tam, gdzie obciążenie jest wyraźnie większe: pod ciężką zabudową kuchenną, łazienką z wanną, regałami, wylewką, ścianką działową ustawioną równolegle do belek. Mniejszy rozstaw poprawia też odczucia użytkowe: strop mniej drga przy chodzeniu, a izolacja akustyczna z wełny między belkami działa lepiej, gdy przegroda jest sztywna. Przy doborze rozstawu sprawdź szerokość płyt wełny, żeby nie docinać każdego pasa.

Ile belek potrzeba przy danym rozstawie?

Liczbę belek w jednym przęśle liczy się tak: długość ściany podzielona przez rozstaw, plus jedna belka skrajna. Wynik zaokrągla się w górę.

W przykładzie z poradnika o tym, jak obliczyć ilość tarcicy na strop, dla budynku 18 x 8 m z belkami opartymi na ścianie środkowej i rozstawem 40 cm wychodzi 18,00 : 0,40 = 45 + 1 = 46 belek na przęsło, czyli 92 belki o długości 4,27 m na cały strop. Przy rozstawie 60 cm to 31 belek na przęsło i 62 na cały strop. Autor zaznacza też, że belki układa się zwykle na krótszej rozpiętości budynku, a oparcie na ścianie środkowej pozwala zmniejszyć ich przekrój.

Montaż belek stropowych na wieńcu

W domu murowanym belki zwykle opiera się bezpośrednio na wieńcu lub murze zamiast na stalowych wieszakach, co upraszcza montaż, ale wymaga równego wieńca i oddzielenia drewna od betonu. W domu szkieletowym belki opierają się na oczepach ścian albo na podciągach.

1. Sprawdź poziom i wymiary wieńca oraz obecność zbrojenia lub marek stalowych przewidzianych w projekcie.
2. Wyznacz osie belek od krawędzi pomieszczenia zgodnie z rozstawem z projektu, a nie „na oko”.
3. Pod końcami belek ułóż izolację przeciwwilgociową, żeby drewno nie stykało się bezpośrednio z murem.
4. Zabezpiecz końce belek środkiem ochronnym do drewna.
5. Sprawdź wilgotność drewna przed montażem; drewno konstrukcyjne suszone komorowo ma zwykle 15-18%.
6. Zakotwij belki w sposób określony w projekcie i skontroluj poziom całego stropu przed ułożeniem podłogi.

Wieszaki stalowe stosuje się tam, gdzie belka dochodzi z boku do podciągu, wymianu lub innej belki. Montaż na wieńcu daje mniej możliwości korekty po ułożeniu belek, więc dokładność wieńca jest tu ważniejsza niż przy wieszakach.

Najczęstsze błędy przy rozstawie belek

• Mylenie rozstawu osiowego z odległością w świetle. Przy rozstawie osiowym 90 cm i belkach szerokości 13 cm wolna przestrzeń między nimi wynosi 77 cm.
• Traktowanie ścianki działowej jako podpory. Poradnik o stropach szkieletowych opisuje stosowanie kilkumilimetrowej szczeliny między spodem belki a ścianą działową i złączy, które pozwalają na przesuw pionowy, a jednocześnie trzymają ścianę w pionie.
• Brak wymianów przy otworach na schody i komin. Wymian zbiera obciążenie z kilku przeciętych belek, dlatego ma zwykle większy przekrój albo jest belką zwielokrotnioną, porządnie połączoną.
• Rozstaw niedopasowany do poszycia, przez co płyty trzeba docinać, a styki wypadają poza belkami.
• Montaż mokrego drewna, które po wyschnięciu skręca się i paczy.
• Zmiana rozstawu na budowie „dla oszczędności” bez zgody projektanta.
• Sprawdzanie tylko nośności, bez ugięć i drgań, które decydują o komforcie.

Lista kontrolna przed zamówieniem belek

• Znam rozpiętość w świetle i długość belki z oparciami.
• Wiem, czy belki są jedno- czy dwuprzęsłowe i gdzie są ściany nośne.
• Rozstaw osiowy jest zapisany w projekcie i pasuje do poszycia (deski, OSB, moduł płyt).
• Znam klasę drewna (najczęściej C24) i wilgotność dostawy.
• Uwzględniono miejsca z większym obciążeniem oraz otwory na schody i komin.
• Ugięcia i drgania zostały sprawdzone, a nie tylko nośność.
• Wiem, jak belki zostaną oparte i zakotwione na wieńcu lub w wieszakach.

Rozstawu nie należy zmieniać w stosunku do projektu bez zgody konstruktora: rzadszy układ może być bezpieczny tylko wtedy, gdy obliczenia to potwierdzą. Jeśli istniejący strop ugina się lub skrzypi, najpierw sprawdź, jak wzmocnić belki stropowe, a ocenę stanu drewna przy remoncie starego stropu lub balkonu możesz zlecić ekipie takiej jak uslugi-remontowe-balkon. Belki z widocznymi pęknięciami, śladami zawilgocenia lub żerowania owadów wymagają oceny fachowca przed jakimkolwiek dociążeniem stropu.
