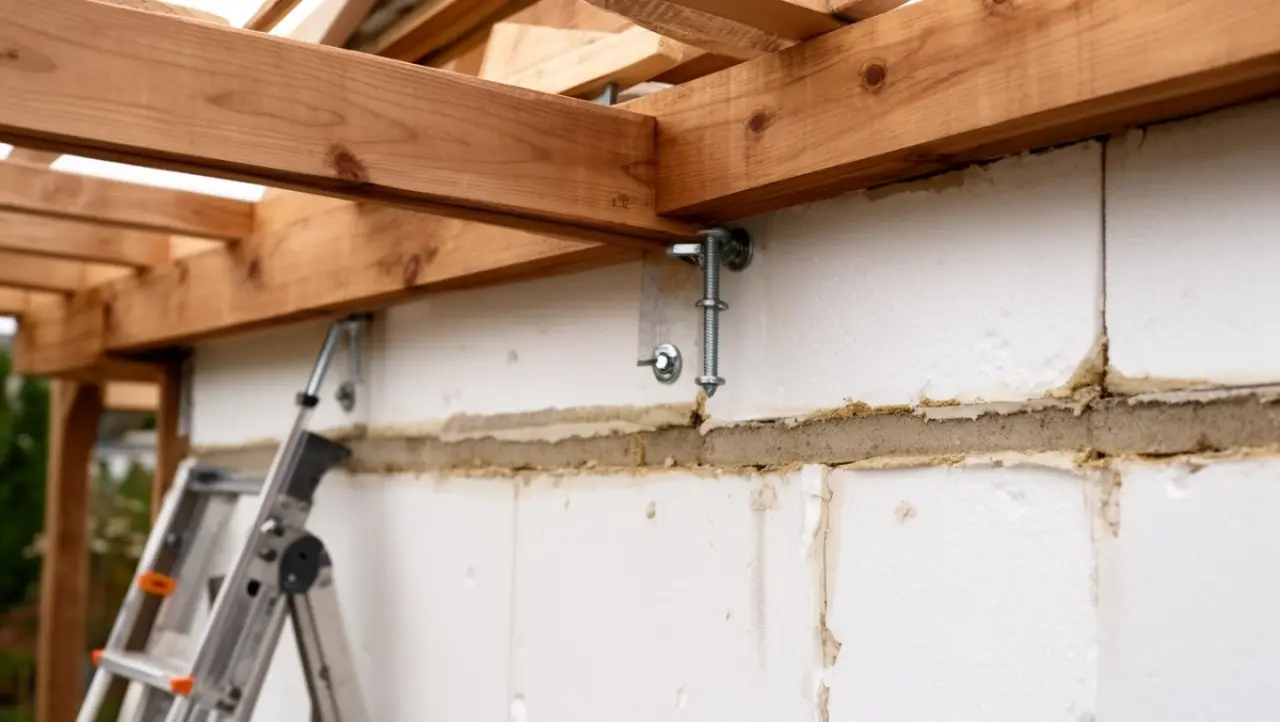

Jak przymocować belkę do elewacji? Kompletny poradnik

Wyobraź sobie, że masz piękną belkę gotową do pergoli przy domu, ale elewacja ocieplona styropianem budzi wątpliwości czy wytrzyma ciężar, czy nie uszkodzi izolacji? Spokojnie, pokażę ci, jak to zrobić solidnie, krok po kroku, omijając pułapki. Omówimy niezbędne produkty, takie jak kotwy chemiczne i tuleje dystansowe, sprawdzimy warunki montażu, a potem przejdziemy do wiercenia, zakotwienia w murze nośnym i uszczelnienia, by wszystko trwało latami bez deformacji styropianu.

• Jakie produkty niezbędne do mocowania belki do elewacji?
• Jak przymocować belkę do elewacji Krok po kroku
• Sprawdź warunki montażu belki
• Wiercenie przez warstwę styropianu
• Montaż tulei dystansowej do elewacji
• Zakotwienie belki w murze nośnym
• Uszczelnienie i kontrola mocowania belki
• Pytania i odpowiedzi

Jakie produkty niezbędne do mocowania belki do elewacji?

Kotwy chemiczne to podstawa przy mocowaniu belki do elewacji z styropianem, bo przenoszą ciężar prosto przez warstwę izolacji do muru nośnego. Wybierz te o długości dostosowanej do grubości ocieplenia plus tynk, zazwyczaj od 20 do 40 cm. Do nich potrzebne są pręty gwintowane ze stali nierdzewnej, odporne na korozję zewnętrzną. Nie zapomnij o dyspensie i mieszadle, by żywica wypełniła otwór równomiernie.

Kołki przechodnie, jak te z podwójnym rozporiem, sprawdzają się w lżejszych konstrukcjach, ale zawsze z tuleją dystansową, by nie zgniatać styropianu. Ich długość musi przekraczać grubość izolacji o co najmniej 10 cm zakotwienia w murze. Uzupełnij zestaw nakrętkami i podkładkami mosiężnymi, które rozłożą nacisk. Te elementy kupisz w paczkach po kilkadziesiąt sztuk, co ułatwia pracę przy dłuższych belkach.

Tuleje dystansowe z tworzywa lub aluminium zapobiegają deformacji styropianu, tworząc sztywny kanał dla kotwy. Wybierz średnicę pasującą do pręta, np. 12 mm, i długość równą grubości ocieplenia. Do wiercenia weź wiertło koronowe lub SDS-plus z udarem, dedykowane styropianowi i muru. Silikon sanitarny i taśma maskująca posłużą do wykończenia, chroniąc przed wilgocią.

Zobacz także Jak przymocować belkę drewniana do ściany ocieplonej styropianem

Do pomiaru grubości izolacji przyda się miernik głębokości lub szablon z deski. Poziomica laserowa zapewni prostotę belki, a klucz dynamometryczny właściwy moment dokręcania nakrętek. W zestawie miej też rękawice ochronne i okulary, bo pył ze styropianu drażni. Te akcesoria czynią montaż bezpiecznym i precyzyjnym.

Jak przymocować belkę do elewacji Krok po kroku

Pierwszy krok to zaplanowanie pozycji belki na elewacji zaznacz punkty co 50-70 cm, zależnie od jej długości i ciężaru. Użyj poziomicy, by linia była prosta, a detektor muru zlokalizował nośną ścianę pod styropianem. Oblicz obciążenie: waga belki plus dynamiczne siły od wiatru czy śniegu na pergoli. To fundament, by uniknąć błędów na starcie.

Drugi etap to wiercenie otworów przez warstwę styropianu do muru, głębokość co najmniej 10 cm w betonie lub cegle. Włóż tuleję dystansową, by kanał pozostał prosty. Trzeci: oczyść otwór sprężonym powietrzem i szczotką, usuń pył, który osłabia kotwę. Czwarty: wstrzyknij żywicę chemiczną i włóż pręt gwintowany, czekając na utwardzenie według instrukcji.

Powiązany temat Jak przymocować drewnianą belkę do ściany

Piąty krok: nasuń belkę na pręty wystające z elewacji, wyrównaj poziomicą i dokręć nakrętki z podkładkami. Szósty: sprawdź stabilność, delikatnie obciążając, i uszczelnij silikonem wokół tulei. Cały proces trwa 2-4 godziny na belkę 3-metrową, zależnie od liczby punktów mocowania. Precyzja tu decyduje o trwałości całej konstrukcji.

Przy cięższych belkach powyżej 50 kg na metr, wzmocnij co drugi punkt kotwą chemiczną zamiast kołka. Zawsze testuj po montażu, szarpiąc lekko, by symulować wiatr. Jeśli elewacja ma tynk akrylowy, delikatnie podcię go nożykiem przed wierceniem. Te detale zapobiegają pęknięciom i mostkom termicznym.

Sprawdź warunki montażu belki

Zanim zaczniesz, zmierz grubość styropianu w kilku miejscach różnice nawet 2 cm zmieniają długość kotew. Lokalizuj mur nośny detektorem: styropian nie niesie ciężaru, więc wierć tylko tam. Sprawdź typ muru: beton, cegła czy pustak wymagają różnych głębokości zakotwienia, od 8 do 15 cm.

Polecamy Jak przymocować belkę do ściany

Oblicz obciążenie belki: jej waga to ok. 20-30 kg/m dla drewna sosnowego, plus 50% na dynamiczne siły. Przy pergoli dolicz dachówkę czy szkło. Jeśli suma przekracza 100 kg, skonsultuj konstruktora to nie fanaberia, a gwarancja bezpieczeństwa. Pogoda musi być sucha, powyżej 5°C dla żywicy chemicznej.

Oceń stan elewacji: unikaj miejsc z wilgocią czy słabym tynkiem, bo styropian może się osunąć. Odległość od krawędzi ściany min. 20 cm, by nie osłabić konstrukcji. Dla dłuższych belek powyżej 4 m zaplanuj co najmniej 6 punktów mocowania. Te warunki decydują, czy montaż przetrwa lata.

Wiercenie przez warstwę styropianu

Wybierz wiertarkę udarową z regulacją obrotów niska prędkość zapobiega topieniu styropianu ciepłem tarcia. Wiertło o średnicy 14-16 mm, dłuższe niż grubość izolacji plus mur. Zaznacz głębokość taśmą na wiertle, by nie przebić za głęboko. Wierć prostopadle, trzymając stabilnie, bo styropian kruszy się nierówno.

Po przejściu tynku i styropianu poczujesz opór muru to znak, że dotarłeś do nośnej części. Wyjmij wiertło powoli, by nie wysypać kruszu. Otwór musi być czysty, bo resztki osłabiają kotwę o 30%. Użyj odkurzacza budowlanego do dokładnego oczyszczenia.

Przy grubości styropianu powyżej 20 cm wierć etapami, by uniknąć odchylenia. Jeśli elewacja ma siatkę zbrojeniową, przesuń punkt o 5 cm. Testuj pierwszy otwór miernikiem głębokości. Precyzyjne wiercenie to 80% sukcesu mocowania.

Nie używaj wiertła bez udaru styropian wymaga delikatnego pulsowania. Po każdym otworze sprawdzaj pionowość poziomnicą. Dla belek o dużej długości rób przerwy, by styropian nie nagrzewał się lokalnie. Te nawyki chronią izolację przed deformacjami.

Montaż tulei dystansowej do elewacji

Tuleja dystansowa wchodzi do otworu na wcisk lub z lekkim klejem montażowym, wypełniając szczeliny w styropianie. Jej zewnętrzna powierzchnia ma wypustki antyrotacyjne, co stabilizuje pozycję. Wystająca część tulei równa się grubości ocieplenia, tworząc pod belką estetyczny rant. Dopasuj średnicę wewnętrzna do pręta gwintu.

Wbij tuleję młotkiem gumowym, kontrolując głębokość nie może wcinać się w mur. Jeśli styropian jest miękki, wzmocnij klejem poliuretanowym wokół tulei. To zapobiega przesuwaniu się pod obciążeniem. Przy kilku tulejach zaznacz ich wysokość wspólnym poziomem.

Dla elewacji z tynkiem elewacyjnym tuleja ma kołnierz rozpraszający nacisk, chroniący przed pęknięciami. Sprawdź, czy wystaje równo 1-2 mm poza powierzchnię to miejsce na silikon później. Tuleja z aluminium jest lżejsza, ale tworzywo HDPE trwalsze na UV. Wybór zależy od ekspozycji słonecznej.

Zakotwienie belki w murze nośnym

Po utwardzeniu żywicy chemicznej nasuń belkę, przekładając otwory na pręty gwintowane. Wyrównaj poziomicą laserową, bo nawet 2 mm odchylenia psuje estetykę pergoli. Dokręcaj nakrętki krzyżowo, zaczynając od środka, momentem 40-60 Nm dla prętów 12 mm. Podkładki duże rozłożą siłę na drewnie.

W murze z cegły kotwienie 12 cm głębokości wystarcza dla 200 kg na punkt, w betonie 10 cm. Chemiczna żywica wiąże mocniej niż mechaniczne kołki, szczególnie przy udarach wiatru. Jeśli belka sosnowa, zabezpiecz otwory impregnatem przed wilgocią. Dokręcanie kontroluj kluczem dynamometrycznym.

Przy dłuższych belkach co 60 cm punkt, ale w narożnikach co 40 cm dla sztywności. Testuj stabilność: połóż worek z piaskiem równy ciężarowi dachu. Jeśli rusza się, dodaj kotwę. To zakotwienie przenosi ciężar bez obciążania styropianu.

Nie przekręcaj nakrętek drewno może pęknąć. Po montażu sprawdź luz między belką a elewacją 2-3 mm wentylacji zapobiega kondensacji. Dla belek klejonych kalibruj otwory fabrycznie. Solidne zakotwienie to spokój na dekady.

Uszczelnienie i kontrola mocowania belki

Wokół tulei nałóż silikon neutralny, wygładź szpachelką dla estetyki pasującej do elewacji. Wypełnij szczeliny między belką a ścianą pianką poliuretanową, tnąc nadmiar nożykiem. To blokuje wodę i owady, bez mostków termicznych. Kolor silikonu dobierz do tynku.

Kontrola po 24 godzinach: sprawdź dokręcenie nakrętek i brak pęknięć w styropianie. Test obciążeniowy zawieś 1,5 raza ciężaru na 30 minut. Inspekcja co rok: luz, korozja prętów, deformacje. Wczesne wykrycie oszczędza remont.

Jeśli pergola ma dach, uszczelnij styki dodatkowo taśmą butylową. Dokumentuj zdjęcia przed-po dla gwarancji. Przy silnych wiatrach powyżej 100 km/h wzmocnij linkami stalowymi. Te kroki zapewniają trwałość bez ingerencji w ocieplenie.

Unikaj silikonu kwasowego koroduje metal. Czyszczenie elewacji po montażu miękką szczotką. Dla widocznych części pomaluj belkę lakierem elewacyjnym. Kompleksowa kontrola czyni konstrukcję niezniszczalną.

Pytania i odpowiedzi

• Jak przymocować drewnianą belkę do ocieplonej elewacji styropianowej?

  Mocowanie musi omijać styropian i przenosić obciążenie bezpośrednio na mur nośny. Wierć otwory przez izolację do muru (głębokość min. 10 cm w betonie), oczyść je z pyłu, wklej długie kotwy chemiczne lub kołki przechodnie (np. Fischer DuoPower). Reguluj belkę pod poziom i utwardź po 24 godzinach.

• Jakie mocowania stosować do belek na elewacji ze styropianem?

  Polecane są dedykowane systemy: kotwy chemiczne o długości przekraczającej grubość izolacji, kołki przechodnie Fischer DuoPower lub zestawy z płytkami rozpraszającymi nacisk (SPIT, Hilti). Unikaj zwykłych wkrętów i kołków rozporowych, bo nie przenoszą obciążenia przez styropian.

• Jakie błędy popełniać przy montażu belki do elewacji?

  Najczęstsze błędy to: zbyt płytkie kotwienie, używanie kołków rozporowych w styropianie, ignorowanie lokalizacji muru nośnego, brak obliczeń obciążeń dynamicznych oraz tworzenie mostków termicznych. Zawsze planuj pomiary i testuj obciążenie po montażu.

• Kiedy skonsultować montaż belki z konstruktorem?

  Przy ciężkich konstrukcjach powyżej 50 kg, pergolach czy zadaszeniach zawsze konsultuj z konstruktorem. On obliczy obciążenia i potwierdzi system mocowań, zapewniając trwałość i bezpieczeństwo.
