Jakie belki na strop drewniany 9m? Oto co musisz wiedzieć

Ekipa redakcyjna dobre belki Aktualizacja: 23 maja 2026 r.

Przestrzeń dziewięciu metrów bez podparcia potrafi przyprawić o palpitacje każdego, kto stoi przed zadaniem zaprojektowania stropu drewnianego. W głowie kołaczą się liczby: przekrój, rozstaw, nośność, drewno lite czy klejone warstwowo? Wybrałeś ten artykuł, bo chcesz wreszcie zamknąć te wątpliwości raz na zawsze i dobrze trafiłeś.

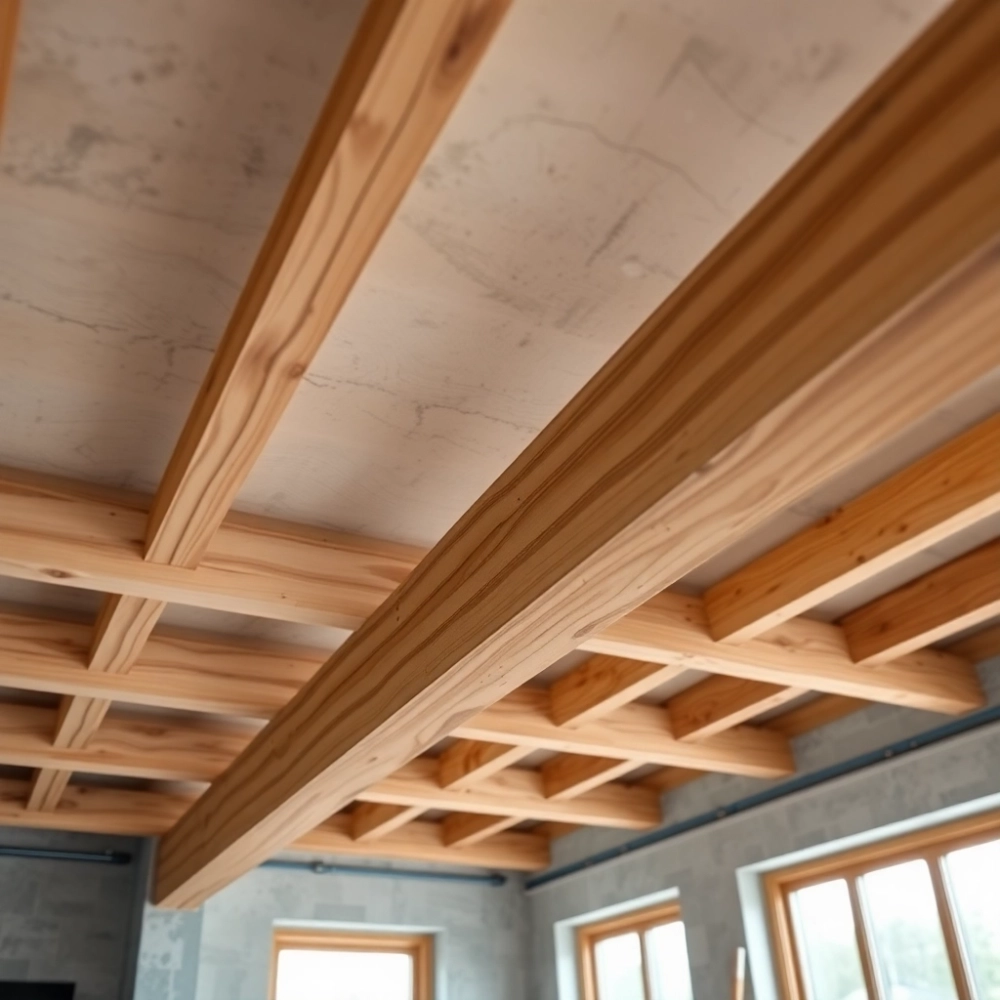

Jakie belki na strop drewniany 9m

Przekrój belki na strop drewniany 9m jak dobrać wymiary?

Podstawowa zasada inżynierii drewna mówi, że wysokość belki powinna stanowić około 1/20 do 1/25 rozpiętości, jeśli zależy ci na spełnieniu norm ugięcia bez nadmiernego przekroju. Przy dziewięciu metrach oznacza to belki o wysokości od 240 do nawet 360 milimetrów. Szerokość natomiast oscyluje zazwyczaj w przedziale 80-120 milimetrów zbyt wąska belka straci stateczność, zbyt szeroka to niepotrzebny koszt i masa.

Dla belki z drewna litego sosnowego lub świerkowego, certyfikowanego klasy C24, przy typowym obciążeniu użytkowym rzędu 150 kg/m², przekrój 100×280 mm sprawdza się w rozstawie co 60 centymetrów. Jeśli zamierzasz zmniejszyć rozstaw do 40 centymetrów, możesz zejść do 80×240 mm. Decydując się na większą rozpiętość, sięgnij po klasę C30 lub wyższą ich wytrzymałość na zginanie sięga 30 MPa, co pozwala zredukować wymiary przy zachowaniu tego samego współczynnika bezpieczeństwa.

Belki klejone warstwowo, popularnie zwane glulam, oferują podobną nośność przy mniejszej wysokości. Profile 90×240 mm z klejonego drewna KVH lub powierzchniowo laminowanego LVL osiągają sztywność porównywalną z belką litym 120×300 mm, a przy tym ważą nawet o 20 procent mniej. To dlatego architekci coraz chętniej sięgają po ten materiał w nowoczesnych konstrukcjach otwartych, gdzie belki pełnią również funkcję eksponowanego elementu wnętrza.

Przy doborze przekroju weź pod uwagę nie tylko samą rozpiętość, ale też rodzaj podparcia. Belka na podporach prostych pracuje inaczej niż belka ciągła przerzucona przez więcej niż dwie podpory w tym drugim przypadku momenty ujemne nad podporami pozwalają zmniejszyć wysokość o 15-20 procent w porównaniu z wersją jednoprzęsłową. Jeśli masz możliwość zaprojektowania belki ciągłej, zyskasz zarówno na materiale, jak i na sztywności całego stropu.

Rozstaw belek i nośność stropu przy 9‑metrowym rozpięciu

Rozstaw belek to zmienna, którą inżynierowie regulują jak gałką głośności zmieniając dystans między osiami, zmieniasz obciążenie przypadające na każdą belkę. Przy dziewięciometrowej rozpiętości i obciążeniu całkowitym około 200 kg/m² rozstaw 60 centymetrów oznacza, że pojedyncza belka dźwiga przęsło szerokości pół metra wypełnione podłogą, izolacją i tym, co znajdzie się na górze. Zwiększenie rozstawu do 80 centymetrów przerzuca to obciążenie na większą powierzchnię belka musi być wtedy odpowiednio wytrzymalsza, czyli wyższa lub szersza.

Norma Eurocode 5 definiuje ugięcie dopuszczalne jako L/250 dla stropów mieszkalnych i L/400 dla stropów wymagających podwyższonej sztywności, na przykład w budynkach użyteczności publicznej. Przy dziewięciu metrach oznacza to ugięcie odpowiednio 36 mm i 22,5 mm wartość, którą łatwo przekroczyć przy niedostatecznym przekroju. Dlatego projektanci często przewidują dodatkowy zapas wysokości belki rzędu 10 procent ponad minimum obliczeniowe, co skutecznie redukuje ryzyko nadmiernego ugięcia po latach użytkowania.

Nośność stropu zależy też od sposobu połączenia belki ze ścianą nośną. Węzły podporowe pracują na ścinanie i docisk niedostateczne zakotwienie lub zbyt krótki osadzenia w murze prowadzi do koncentracji naprężeń i pęknięć. Rekomendowana głębokość oparcia belki drewnianej na murze wynosi minimum 150 mm dla belki do 3 metrów rozpiętości i rośnie proporcjonalnie wraz z obciążeniem. Przy dziewięciu metrach warto zabezpieczyć styk stalową płytą mocującą lub kątownikiem, który rozkłada siły na większą powierzchnię muru.

Materiał na belki stropowe: lite drewno vs. klejone (glulam, LVL)

Lite drewno sosnowe klasy C24 to wciąż najczęściej wybierany materiał na polskich budowach. Kosztuje od 25 do 40 zł za metr bieżący w zależności od przekroju i regionu, a przy odpowiednim zaimpregnowaniu gwarantuje trwałość rzędu 50-80 lat w warunkach suchych. Drewno to oddycha, co w przypadku stropów mieszkalnych oznacza naturalną regulację wilgotności w pomieszczeniu sztywność belki litej jest jednak niższa niż klejonej przy tym samym przekroju, bo naturalne włókna drewna zawierają mikroskopijne defekty osłabiające strukturę.

Belki klejone warstwowo, produkowane z desek suszonych komorowo i sklejonych pod wysokim ciśnieniem, eliminują ten problem. Profile KVH o przekroju 100×240 mm kosztują około 55-70 zł za metr bieżący, ale oferują wytrzymałość zbliżoną do litego drewna klasy C35 przy mniejszej masie własnej. Glulam z kolei, dostępny w klasach GL24 do GL32, pozwala na przekroje sięgające 200×400 mm przy rozpiętościach do 30 metrów bez podparcia technologia ta dominuje w budownictwie szkieletowym i halach sportowych.

Materiał Przekrój dla 9m Wytrzymałość f_m Cena za mb (PLN) Zastosowanie
Sosna C24 120×280 mm 24 MPa 28-40 Tradycyjne budownictwo jednorodzinne
Świerk C30 100×260 mm 30 MPa 32-45 Stropy o podwyższonym obciążeniu
Glulam GL24h 90×240 mm 24 MPa 55-70 Nowoczesne konstrukcje, eksponowane belki
LVL 24 80×240 mm 24-30 MPa 65-85 Stropy wieloprzęsłowe, dźwigary kratowe

Wilgotność drewna przy montażu nie powinna przekraczać 18 procent dla elementów użytkowanych wewnątrz budynku. Drewno o wyższej wilgotności będzie wysychać po zamontowaniu, powodując nie tylko skurcz wymiarów, ale też mikropęknięcia wzdłuż włókien, które osłabiają przekrój nawet o 5-10 procent w skali roku.osuszenie komorowe do 12-15 procent to standard w belkach klejonych gwarantuje stabilność wymiarową przez dekady.

Normy i przepisy dla belek stropowych 9m wg Eurocode 5

Polska norma PN-EN 1995-1-1, będąca krajową wersją Eurocode 5, definiuje zasady projektowania konstrukcji drewnianych w sposób probabilistyczny każdy przekrój belki musi spełniać warunek, że projektowana wytrzymałość pomnożona przez współczynniki materiałowe jest większa lub równa naprężeniom wynikającym z obciążeń charakterystycznych przemnożonych przez współczynniki bezpieczeństwa. Dla drewna litego współczynnik materiałowy gamma_M wynosi 1,3, dla klejonego warstwowo 1,25 to drobna, ale istotna różnica w praktyce obliczeniowej.

Klasyfikacja drewna budowlanego w Polsce opiera się na normie PN-EN 338, która przyporządkowuje gatunkom i klasom wytrzymałościowym odpowiednie wartości obliczeniowe. Dla sosny i świerku klasy C24 parametry wynoszą: wytrzymałość na zginanie f_m,k = 24 MPa, moduł sprężystości E_0,mean = 11 000 MPa, gęstość charakterystyczna rho_k = 350 kg/m³. Przy projektowaniu stropu 9-metrowego inżynier posługuje się tymi wartościami, uwzględniając dodatkowo współczynnik k_mod zależny od klasy trwania obciążenia dla obciążeń stałych wynosi on 0,6, dla zmiennych długotrwałych 0,7, a dla krótkotrwałych 0,9.

Ochrona przeciwpożarowa to aspekt często pomijany w amatorskich projektach. Eurocode 5 w części dotyczącej odporności ogniowej pozwala na projektowanie konstrukcji drewnianych metodą redukcji przekroju obliczeniowa nośność belki uwzględnia tempo zwęglania wynoszące około 0,7 mm/min dla drewna iglastego i 0,8 mm/min dla drewna liściastego. Belka o przekroju 120×280 mm po 30 minutach pożaru traci zewnętrzną warstwę o grubości 21 mm z każdej strony eksponowanej na ogień pozostały rdzeń musi nadal przenosić obciążenie w ramach przyjętego marginesu bezpieczeństwa.

Przed rozpoczęciem budowy warto skonsultować projekt z uprawnionym konstruktorem, który zweryfikuje obliczenia zgodnie z aktualnymi normami i warunkami technicznymi obowiązującymi w Polsce. Pamiętaj, że przepisy dotyczące konstrukcji drewnianych zmieniają się wraz z nowelizacjami Eurocode dokument techniczny opracowany pięć lat temu może nie uwzględniać najnowszych załączników krajowych.

Jeśli planujesz strop w domu jednorodzinnym o rozpiętości 9 metrów, zarezerwuj w budżecie około 15-20 procent nadwyżki na belki o wyższej klasie wytrzymałościowej. Różnica w cenie zwróci się w postaci mniejszego ugięcia i cichego stropu przez dekady.

Jakie belki na strop drewniany 9m pytania i odpowiedzi

Jak dobrać przekrój belki na strop drewniany o rozpiętości 9 m?

Zasada inżynierii drewna mówi, że wysokość belki powinna stanowić około 1/20‑1/25 rozpiętości. Dla 9 m daje to belki o wysokości 240‑360 mm i szerokości 80‑120 mm. Przy litej sosnowej klasy C24 i obciążeniu użytkowym ok. 150 kg/m² sprawdza się przekrój 100×280 mm przy rozstawie osi co 60 cm; przy zmniejszeniu rozstawu do 40 cm można zejść do 80×240 mm. Dla większych obciążeń warto wybrać drewno C30‑C35 lub belki klejone warstwowo (glulam, LVL), które osiągają porównywalną nośność przy mniejszej wysokości.

Jaki rozstaw belek jest optymalny dla stropu o rozpiętości 9 metrów?

Przy 9‑metrowej rozpiętości i obciążeniu całkowitym ok. 200 kg/m² najczęściej stosuje się rozstaw 60 cm, ponieważ rozkłada on obciążenie równomiernie i pozwala na użycie belki o przekroju 100×280 mm. Zwiększenie rozstawu do 80 cm wymaga belki wyższej lub szerszej np. 120×300 mm aby spełnić normy ugięcia L/250 dla stropów mieszkalnych. Dla budynków użyteczności publicznej, gdzie wymagana sztywność jest większa, ugięcie dopuszczalne wynosi L/400, co oznacza maksymalne ugięcie 22,5 mm.

Czy lepiej wybrać belki lite, klejone warstwowo (glulam) czy LVL na strop 9‑metrowy?

Lite drewno sosnowe klasy C24 jest najtańsze (ok. 25‑40 zł/mb) i wystarczające w wielu projektach jednorodzinnych. Belki klejone warstwowo (KVH, glulam) kosztują więcej (55‑70 zł/mb), ale oferują wyższą wytrzymałość przy mniejszej masie i mniejszych wymiarach profile 90×240 mm osiągają sztywność porównywalną z belką lity 120×300 mm. LVL (laminowana forniru) pozwala na przekroje 80×240 mm przy zachowaniu wysokiej nośności. Wybór zależy od budżetu, wymagań estetycznych (eksponowane belki) oraz potrzeby zmniejszenia wysokości konstrukcji.

Jakie wymagania normy Eurocode 5 dotyczą projektowania belek stropowych przy 9‑metrowej rozpiętości?

PN‑EN 1995‑1‑1 (Eurocode 5) nakłada warunek, że projektowana wytrzymałość pomnożona przez współczynniki materiałowe musi być większa lub równa naprężeniom od obciążeń charakterystycznych. Dla drewna litego współczynnik γM = 1,3, dla klejonego warstwowo γM = 1,25. Klasa drewna określa parametry, np. sosna C24 ma f_m,k = 24 MPa, E_0,mean = 11 000 MPa, ρ_k = 350 kg/m³. Deflekcja dopuszczalna dla stropów mieszkalnych wynosi L/250 (36 mm dla 9 m), a dla budynków publicznych L/400 (22,5 mm). Współczynnik k_mod zależy od trwania obciążenia (stałe 0,6, zmienne długotrwałe 0,7, krótkotrwałe 0,9).

Jak głęboko belki drewniane powinny być osadzone w murze nośnym?

Zalecana głębokość oparcia belki na murze wynosi minimum 150 mm dla belek o rozpiętości do 3 m i rośnie proporcjonalnie do obciążenia. Dla 9‑metrowego stropu warto zapewnić co najmniej 180‑200 mm oparcia, a najlepiej zastosować stalową płytę mocującą lub kątownik, który rozkłada siły na większą powierzchnię muru. Węzły podporowe pracują na ścinanie i docisk, dlatego odpowiednie zakotwienie zapobiega koncentracji naprężeń i pęknięciom.

W jaki sposób zabezpieczyć belki stropowe przed pożarem?

Eurocode 5 pozwala na projektowanie ochrony przeciwpożarowej metodą redukcji przekroju. Tempo zwęglania drewna iglastego wynosi ok. 0,7 mm/min, co oznacza, że belka o przekroju 120×280 mm po 30 min pożaru traci zewnętrzną warstwę grubości ok. 21 mm z każdej strony. Pozostały rdzeń musi nadal przenosić projektowane obciążenie z odpowiednim marginesem bezpieczeństwa. Dodatkowo można stosować powłoki ogniochronne, deski podłogowe z odpowiednią klasą odporności ogniowej oraz unikać łączenia belek w miejscach narażonych na bezpośredni ogień.
