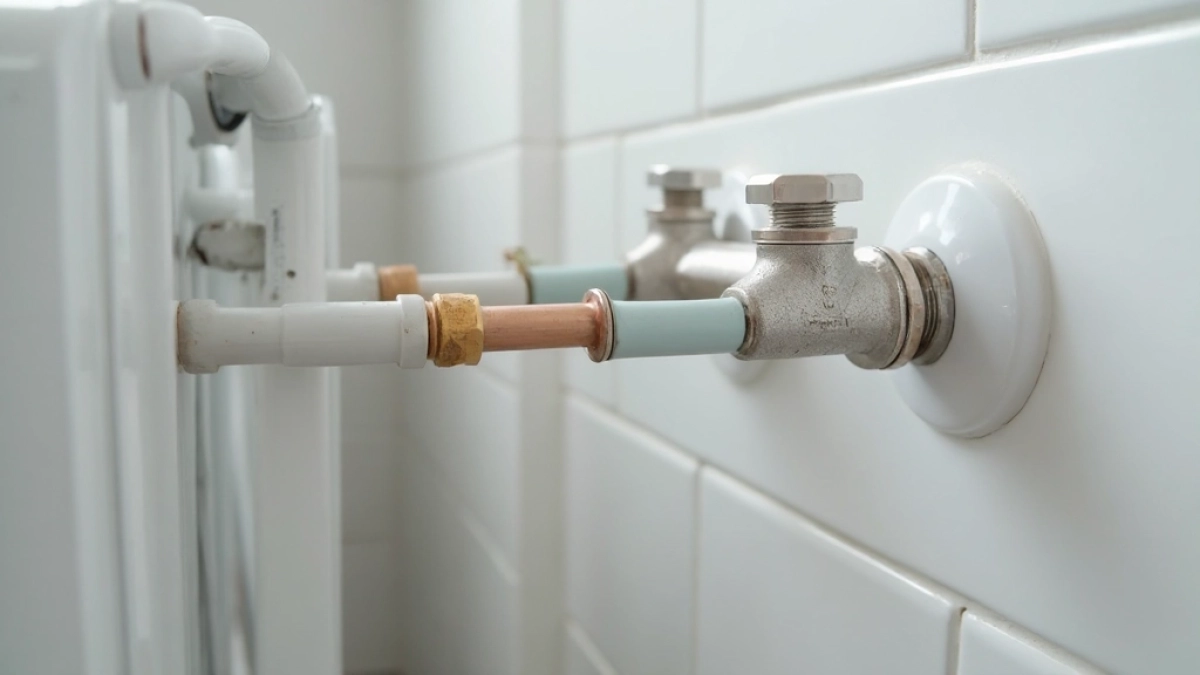

Podłączenie grzejnika łazienkowego PEX: krok po kroku

Grzejnik łazienkowy podłącza się do rur PEX przez zespół zaworów (zasilający z głowicą termostatyczną i powrotny) albo zawór trójnikowy z gniazdem na grzałkę, a same rury łączy się złączkami zaciskowymi o średnicy zgodnej z rurą, najczęściej 16 mm dla PEX 16x2. Przed zakupem zaworu trzeba znać rozstaw przyłączy grzejnika (np. 50 mm przy podłączeniu dolnym, 500 lub 900 mm przy bocznym) i stronę, z której wychodzą rury ze ściany lub podłogi. Poradnik jest dla osób, które wymieniają grzejnik drabinkowy przy remoncie łazienki albo planują nowe podejścia z PEX.

• Z której strony zasilanie w grzejniku drabinkowym?
• Podłączenie dolne, boczne czy krzyżowe: które wybrać?
• Czy PEX 16 wystarczy do grzejnika łazienkowego?
• Jaki zawór wybrać: zespół przyłączeniowy czy zawór trójnikowy z grzałką?
• Narzędzia, złączki i akcesoria do montażu na PEX
• Jak prawidłowo podłączyć grzejnik łazienkowy krok po kroku?
• Jakie grzejniki łazienkowe pasują do podłączenia PEX?
• Najczęstsze błędy przy podłączaniu grzejnika do PEX
• Lista kontrolna przed zakupem zaworów i złączek

Z której strony zasilanie w grzejniku drabinkowym?

W instalacji z pompą obiegową zasilanie zwykle podłącza się do górnego lub bocznego przyłącza z zaworem termostatycznym, a powrót do dolnego, najlepiej po przeciwnej stronie grzejnika (układ krzyżowy). W wątku na forum Elektroda o podłączeniu grzejnika drabinkowego instalatorzy wskazują zasadę: przy obiegu grawitacyjnym zasilanie od góry, przy wymuszonym (z pompą) można od dołu, a układ krzyżowy daje najbardziej równomierne nagrzanie całej powierzchni.

Jeśli grzejnik ma dwa przyłącza na dole, zasilanie i powrót oznacza producent w instrukcji. Zamiana stron nie uszkodzi instalacji, ale głowica termostatyczna na powrocie reaguje nieprawidłowo i grzejnik może grzać słabiej lub nierówno.

W starszych instalacjach grawitacyjnych, do których dołożono pompę, zachowaj spadki gałązek (zasilanie ze spadkiem do grzejnika, powrót ze spadkiem od grzejnika do pionu) i odpowietrznik w najwyższym punkcie. Gdy instalacja może pracować bez pompy, lepiej sprawdzają się zawory o pełnym przelocie niż termostatyczne.

Podłączenie dolne, boczne czy krzyżowe: które wybrać?

Wybór zależy od tego, gdzie wychodzą rury: ze ściany z boku, z podłogi pod grzejnikiem czy z dwóch stron. Porównanie typów podłączeń pokazuje poradnik montażu grzejnika łazienkowego ArtGrzejniki.

Pomylenie standardu dolnego z bocznym oznacza wymianę zaworu: adapter nie skompensuje błędu w rozstawie przyłączy.

Jak podłączyć grzejnik od dołu PEX?

Przy podłączeniu dolnym rury PEX wychodzą z posadzki lub ściany tuż nad nią, a na przyłącza grzejnika w rozstawie 50 mm zakłada się zespół kątowy albo prosty z głowicą termostatyczną. Rury PEX wyprowadź pionowo, bez ostrych zagięć przy zaworze, i przewidź maskownice w kolorze zaworu. W instalacji z pompą podłączenie od dołu działa prawidłowo; w układzie grawitacyjnym lepiej zasilać grzejnik od góry.

Czy PEX 16 wystarczy do grzejnika łazienkowego?

Dla pojedynczego grzejnika łazienkowego w instalacji z pompą obiegową rura PEX 16x2 mm jest typowym i wystarczającym wyborem. Tak podłączony grzejnik opisuje autor wątku na Elektrodzie: po podłączeniu PEX-em 16 mm układ działał dobrze, a instalatorzy potwierdzili, że przy pompie nawet cieńsza rura (miedź fi 15 mm) nie ogranicza przepływu.

Ostrożność jest potrzebna w instalacjach grawitacyjnych i przy długich podejściach zasilających kilka odbiorników: tam przekrój dobiera się do przepływu całej gałęzi, najlepiej z instalatorem. Złączka musi mieć dokładnie tę samą średnicę co rura: wpięcie rury 20 mm w złączkę 16 mm kończy się nieszczelnością.

Jaki zawór wybrać: zespół przyłączeniowy czy zawór trójnikowy z grzałką?

Zwykły zespół przyłączeniowy (zawór zasilający z głowicą i zawór powrotny) wystarczy, gdy grzejnik ma pracować tylko z centralnym ogrzewaniem. Zawór trójnikowy termostatyczny wybierz, gdy chcesz poza sezonem grzewczym suszyć ręczniki grzałką elektryczną: w jednym korpusie łączy zasilanie i powrót CO z gniazdem na grzałkę, bez dodatkowych trójników i adapterów.

Przykładem jest trójnikowy zawór termostatyczny ENIX 2-w-1: dwa zintegrowane trójniki pozwalają korzystać z ogrzewania wodnego i grzałki, a zestaw uzupełniają dwie dedykowane złączki do PEX w kolorze białym lub chromowanym. Dla rur miedzianych stosuje się analogiczne złączki CU.

Wariant lewy czy prawy?

Wariant zaworu trójnikowego dobiera się do strony, z której dochodzą rury PEX: lewy, gdy dopływ jest z lewej, prawy, gdy z prawej. Oba mają te same parametry hydrauliczne i szczelność, różnią się orientacją trójnika w korpusie, a przewód grzałki zwykle wychodzi w tym samym miejscu. Wariantu nie da się później przestawić, więc przed zakupem sprawdź położenie rur w ścianie i strzałki kierunku przepływu na korpusie.

Parametry techniczne zaworu do grzejnika PEX

Zawory z korpusem z mosiądzu niklowanego zwykle deklarują pracę do 110°C i 10 bar, a tańsze stopy cynku według poradnika o podłączeniu grzejnika PEX na pomoc-lazienka.pl mogą korodować już po kilku sezonach. Poniższe wartości są orientacyjne; wiążące są dane z karty technicznej konkretnego modelu.

W dokumentacji głowicy termostatycznej szukaj deklaracji zgodności z normą PN-EN 215 dla termostatycznych zaworów grzejnikowych. Dobrą cechą jest wymienny moduł termostatyczny, który można serwisować bez opróżniania instalacji.

Kolory i wykończenia zaworu

Zawory i złączki do grzejników łazienkowych występują najczęściej w chromie polerowanym, bieli matowej i satynowym niklu. Chrom pasuje do stalowych grzejników i armatury, biel do jasnych płytek i białej ceramiki, satyna do mieszanych aranżacji. Kolor nie wpływa na parametry techniczne; często w tym samym wykończeniu kupisz maskownice rur.

Narzędzia, złączki i akcesoria do montażu na PEX

Do podłączenia grzejnika na PEX 16x2 potrzebujesz obcinaka do rur, kalibratora z fazownikiem 16 mm, złączek zaciskowych lub zaprasowywanych oraz klucza płaskiego do nakrętek zaworu. Bez kalibratora rura po cięciu zostaje lekko zgnieciona i złączka nie uszczelni się, nawet gdy zacisk wygląda solidnie.

• Narzędzia: obcinak krążkowy, kalibrator z fazownikiem, zaciskarka lub praska (dla złączek zaprasowywanych), klucz płaski 30 mm, klucz dynamometryczny, poziomica, miarka, marker, klucz do odpowietrzania.
• Materiały: rura PEX 16x2 mm z zapasem ok. 1,5 m, złączki 16 mm (plus zapasowe), zespół zaworów lub zawór trójnikowy, głowica termostatyczna, taśma PTFE lub pasta do gwintów, uchwyty ścienne, klipsy do mocowania rur.
• Przy łączeniu z miedzią: przejściówki PEX-CU lub mosiężne adaptery do rur 15 mm.
• Opcjonalnie: filtr magnetyczny na zasilaniu, otulina na trójniki ograniczająca kondensację, manometr do kontroli ciśnienia.

Zawory, złączki PEX i akcesoria do grzejników znajdziesz m.in. w sklepie http://www.sanitmax.pl.

Jak prawidłowo podłączyć grzejnik łazienkowy krok po kroku?

Prawidłowe podłączenie to: odcięcie i spuszczenie wody, zawieszenie grzejnika na poziomo ustawionych uchwytach, montaż zaworów na przyłącza, przygotowanie i zaciśnięcie rur PEX, napełnienie, odpowietrzenie i kontrola szczelności. Każdy etap ma swój typowy błąd, dlatego nie pomijaj żadnego.

1. Odetnij grzejnik lub pion i spuść wodę. W bloku najpierw uzgodnij prace z administracją: instalacje w blokach pracują pod wyższym ciśnieniem, a ingerencja wpływa na sąsiadów. Sfotografuj stare podłączenie.
2. Wyznacz miejsce grzejnika poziomicą: zostaw co najmniej 10-15 cm od podłogi i minimum 3 cm od ściany dla cyrkulacji powietrza. W płytkach wierć wiertłem do glazury, bez mocnego nacisku.
3. Zamontuj uchwyty i powieś grzejnik. Krzywo zawieszony grzejnik ciągnie rury w jedną stronę i obciąża złączki.
4. Nakręć zawory na przyłącza grzejnika: zasilający z głowicą na zasilanie, powrotny na powrót, zgodnie ze strzałkami na korpusie. Nakrętki przyłączeniowe dokręca się zwykle momentem 25-30 Nm; sprawdź wartość w instrukcji zaworu.
5. Przytnij rurę PEX prostopadle obcinakiem, z zapasem ok. 2 cm na wejście w złączkę, skalibruj i sfazuj. Końce muszą być suche i czyste.
6. Wsuń rurę do oporu w złączkę i zaciśnij ją zgodnie z systemem. Złączka powinna siedzieć symetrycznie; szarpnięcie rury ręką to szybki test poprawnego zacisku.
7. Zamontuj odpowietrznik w górnej części grzejnika, powoli napełnij instalację i odpowietrzaj, aż z odpowietrznika popłynie woda bez pęcherzyków.
8. Sprawdź szczelność wszystkich połączeń (także po kilku dniach pracy, bo drobny wyciek przy źle przyciętej rurze pojawia się z opóźnieniem), ustaw głowicę i porównaj nagrzewanie góry i dołu grzejnika.

Typowa instalacja CO w domu pracuje pod ciśnieniem ok. 1,5-2 bar i przy temperaturze wody 60-80°C. Sam montaż zaworów i złączek zajmuje wprawnemu instalatorowi zwykle 30-45 minut, amatorowi znacznie dłużej. Szczegółowe odpowietrzanie opisuje poradnik jak odpowietrzyć grzejnik łazienkowy, a specyfikę prac w mieszkaniu tekst o tym, jak wygląda montaż grzejnika łazienkowego w bloku.

Montaż grzałki elektrycznej w zaworze trójnikowym

Grzałkę wkręca się w dedykowane gniazdo zaworu trójnikowego dopiero po zamontowaniu i uszczelnieniu zaworu, a przed napełnieniem grzejnika wodą. Moc grzałki dobiera się do wielkości grzejnika według tabeli producenta; spotykane są modele od kilkuset watów do ok. 1,5 kW.

Bezpieczeństwo: grzałki nie włączaj na sucho ani przy zamkniętych jednocześnie obu zaworach, bo woda w zamkniętym grzejniku nie ma gdzie się rozszerzać. Podłączenie elektryczne w łazience wykonuje elektryk z uwzględnieniem stref ochronnych, a przewód nie może dotykać gorących elementów.

Jakie grzejniki łazienkowe pasują do podłączenia PEX?

Do podłączenia na PEX nadaje się praktycznie każdy grzejnik drabinkowy z przyłączami 1/2 cala; o doborze decyduje rozstaw przyłączy i moc, a nie materiał rur. Spotykane grzejniki łazienkowe mają zwykle 100-180 cm wysokości i moc ok. 400-1500 W, co odpowiada łazienkom od ok. 4 do 10 m². Moc liczy się dla konkretnego pomieszczenia, o czym więcej w tekście jaki grzejnik do łazienki 6 m2.

Modele z wieszakami i grzałką pełnią rolę suszarki na ręczniki, płaskie modele z gęstymi szczeblami pasują do niskich wnęk. Przy wymianie starego grzejnika sprawdź zgodność wymiarów i rozstawu przyłączy przed zakupem nowego.

Najczęstsze błędy przy podłączaniu grzejnika do PEX

Większość wycieków i słabego grzania wynika z kilku powtarzalnych błędów montażowych, a nie z samej rury PEX.

• Złączka o innej średnicy niż rura albo rura bez kalibracji i fazowania.
• Nierówne cięcie: o-ring nie przylega równomiernie i pojawia się wyciek po kilku dniach.
• Dokręcanie na oko: za słabo daje nieszczelność, za mocno może pęknąć mosiężny korpus.
• Zawór z głowicą na powrocie zamiast na zasileniu.
• Zły wariant zaworu trójnikowego (lewy zamiast prawego) lub zawór do innego rozstawu przyłączy.
• Ostre zagięcia PEX przy zaworze i rury niepodparte klipsami: odsłoniętą rurę łatwo potrącić i poluzować połączenie, stąd pomysł na krótkie odcinki z miedzi lub osłony.
• Brak odpowietrznika w najwyższym punkcie lub brak spadków w instalacji grawitacyjnej.
• Praca w bloku bez zgody administracji.

Lista kontrolna przed zakupem zaworów i złączek

• Rodzaj i średnica rur: PEX 16x2, PEX 20 czy miedź?
• Typ podłączenia grzejnika i rozstaw przyłączy: 50, 500 czy 900 mm?
• Strona dopływu rur: lewy czy prawy wariant zaworu?
• Obieg z pompą czy grawitacyjny?
• Czy grzejnik ma pracować z grzałką poza sezonem?
• Parametry zaworu: ciśnienie, temperatura, materiał korpusu zgodne z instalacją?
• Kolor zaworu, złączek i maskownic dopasowany do grzejnika?
• W bloku: zgoda administracji i termin spuszczenia wody z pionu?
