Wzmocnienie stropu na belkach stalowych – co naprawdę działa?

Korozja i ugięcia belek stalowych jak rozpoznać, zanim będzie za późno?

Stal ukryta pod sufitem potrafi latami sygnalizować kłopoty w sposób, który łatwo zignorować. Rdzawe zacieki na tynku, delikatne pęknięcia wzdłuż żeber ceramicznych, lekkie „pracowanie" podłogi przy chodzeniu to wszystko brzmi niewinnie, dopóki nie zajrzy się w głąb konstrukcji. W polskich kamienicach z przełomu XIX i XX wieku królują stropy odcinkowe i systemy Kleina, w których stalowe belki nośne współpracują z ceramiczną lub ceglaną płytą. Te rozwiązania mają swoją logikę i trwałość, ale ich słabym punktem pozostaje metal stykający się z wilgocią.

• Korozja i ugięcia belek stalowych jak rozpoznać, zanim będzie za późno?
• Zespolenie stropu z płytą żelbetową kiedy to najlepsze wyjście?
• Dodatkowe podparcie stropu stalowego słupy, podciągi i inne rozwiązania
• Obetonowanie, kompozyty FRP i inne nowoczesne metody
• Profilaktyka co zrobić, żeby strop służył kolejne pokolenia

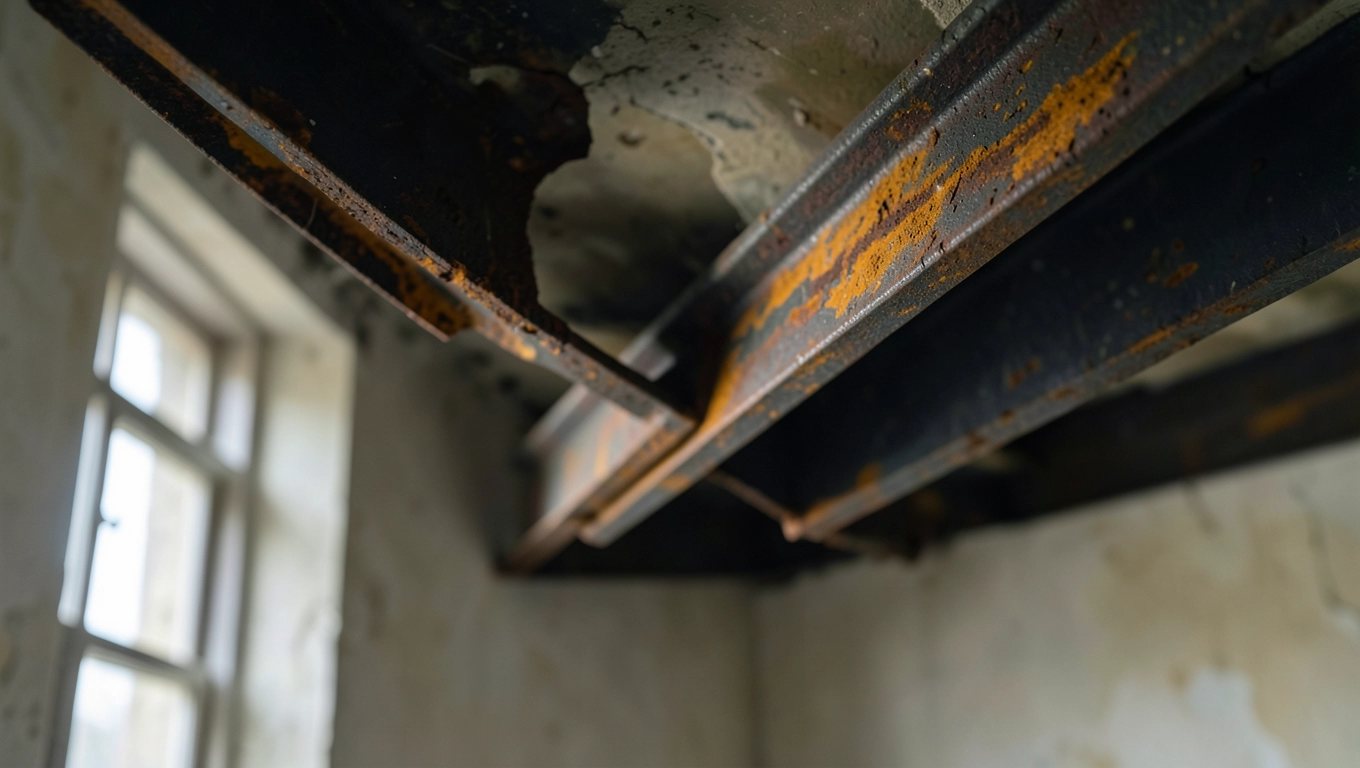

Korozja atakuje najszybciej w trzech strefach: w piwnicach, gdzie wilgoć podciąga kapilarnie z gruntu; w węzłach oparcia na ścianach nośnych, często niedostatecznie izolowanych; oraz na podciągach balkonowych, wystawionych na deszcz i mróz bez przerwy. Mechanizm jest prosty: tlenek żelaza zajmuje kilkukrotnie większą objętość niż zdrowy metal, rozsadza otaczający beton i cegłę, a jednocześnie zmniejsza przekrój nośny. Belka o przekroju nominalnym 160 mm może po kilkudziesięciu latach stracić 15-25% nośności, a miejscami nawet więcej, jeśli korozja punktowa objęła stopkę lub środnik.

Alarmujące objawy warto traktować poważnie, zanim zaprosi się ekipę remontową. Na liście kontrolnej powinny znaleźć się: łuszczenie się tynku przy suficie w charakterystyczny „mapowy" wzór; rdzawy nalot na odsłoniętych fragmentach belek, szczególnie przy podporach; widoczne strzałki ugięcia przekraczające 1/400 rozpiętości; skrzypienie i wyczuwalne drgania przy dynamicznym obciążeniu; zacieki w miejscach, gdzie kiedyś były instalacje. Jedno takie spostrzeżenie to jeszcze nie wyrok, ale trzy z rzędu to już sygnał, by zamówić ekspertyzę.

Diagnostyka zaczyna się od odkrywek w strategicznych miejscach zwykle przy ścianach nośnych i w środku rozpiętości. Konstruktor z uprawnieniami powinien ocenić grubość zachowanego metalu sondą ultradźwiękową albo metodą mechaniczną, określić stopień skorodowania i zmierzyć aktualne ugięcie niwelatorem. W przypadku starych stropów Kleina warto też zlecić badanie płyty ceramicznej mrozoodporność i stopień spękania mają tu ogromne znaczenie. Czasem okazuje się, że sama belka jeszcze trzyma, ale płyta nad nią wymaga wymiany lub wzmocnienia.

Uwaga: samodzielne szpachlowanie rdzawych zacieków bez usunięcia przyczyny wilgoci to klasyczny błąd. Maska z tynku nie zatrzyma korozji odcięty od powietrza metal rdzewieje jeszcze intensywniej pod warstwą wykończeniową.

Koszt rzetelnej ekspertyzy wraz z odkrywkami oscyluje zwykle w granicach 2500-6000 zł dla typowego mieszkania 60-90 m² w kamienicy. To kwota niewielka w porównaniu z późniejszym zakresem robót, które mogą wyniknąć ze zbyt późno postawionej diagnozy. Raport konstruktora staje się też podstawą do doboru właściwej metody wzmocnienia i wyceny całego przedsięwzięcia.

Zespolenie stropu z płytą żelbetową kiedy to najlepsze wyjście?

Zespolenie istniejącego stropu z dodatkową płytą żelbetową to jedna z najskuteczniejszych metod, gdy nośność spadła o 20-40%, a konstrukcja zachowała ciągłość. Polega na wykonaniu od góry warstwy betonu klasy minimum C25/30 zbrojonej siatką lub prętami, połączonej mechanicznie z istniejącymi belkami stalowymi za pomocą kotew, śrub lub przyspawanych trzpieni. Strop odcinkowy czy strop Kleina zyskuje w ten sposób nowy „sufit" od strony pomieszczenia, ale z punktu widzenia mechaniki działa jak jedna grubsza, sztywniejsza tarcza.

Mechanizm jest wart wyjaśnienia, bo odróżnia skuteczną naprawę od pozornej. Betonowa płyta przenosi część naprężeń rozciągających, które wcześniej spoczywały wyłącznie na dolnym pasie belki stalowej. Stal współpracuje z nową warstwą dzięki siłom przyczepności i mechanicznym łącznikom razem tworzą przekrój zespolony, którego nośność oblicza się wg założeń normy PN-EN 1994-1-1 (Eurocode 4). Dzięki temu ugięcia maleją nawet o 30-50%, a rezerwa nośności rośnie proporcjonalnie do grubości nowej płyty, najczęściej projektowanej w przedziale 60-100 mm.

Zakres robót obejmuje usunięcie warstw wykończeniowych do poziomu płyty ceramicznej, oczyszczenie belek z rdzy, nałożenie antykorozji, montaż łączników i zbrojenia, a następnie betonowanie z pielęgnacją przez minimum 7 dni. W mieszkaniu o powierzchni 70 m² trwa to zwykle 2-3 tygodnie robót ciężkich, choć przy dobrej logistyce da się skrócić do 10 dni. Konieczne jest też wyłączenie lokalu z użytkowania na czas wiązania betonu, co warto zaplanować z lokatorami z wyprzedzeniem.

Decyzję o zespoleniu warto poprzedzić sprawdzeniem wysokości kondygnacji. Każdy centymetr nadbetonu to podniesienie poziomu podłogi, które trzeba pogodzić z progami drzwi, ościeżnicami i przylegającymi klatkami schodowymi. Czasem konieczne jest skucie części istniejącej płyty ceramicznej, by nie przekroczyć dopuszczalnej wysokości pomieszczenia. Inwestor, który tego nie przewidzi, może wpaść w cykl dodatkowych robót wykończeniowych.

Dodatkowe podparcie stropu stalowego słupy, podciągi i inne rozwiązania

Gdy belki straciły więcej niż 40% przekroju lub gdy zmienia się funkcja pomieszczenia, samo wzmocnienie przekroju może nie wystarczyć. W grę wchodzi wówczas dodatkowe podparcie stropu na belkach stalowych, czyli wprowadzenie nowych elementów przejmujących część obciążenia. Rozwiązanie to bywa mniej eleganckie wizualnie, ale inżyniersko daje natychmiastowy efekt i pozwala zachować oryginalną konstrukcję jako element współpracujący.

Najczęściej stosuje się podparcia słupowe stalowe słupy osadzone na fundamentach lub belkach podwalinowych, ustawione w środku rozpiętości lub w jednej trzeciej jej długości. Rozkład obciążenia zmienia się wtedy z jednoprzęsłowego w dwuprzęsłowy, a momenty zginające spadają nawet o połowę. Alterniwą są podciągi liniowe, czyli belki wtórne biegnące prostopadle do istniejących, oparte na ścianach lub nowych słupach. Sprawdzają się tam, gdzie układ funkcjonalny piętra wymaga przeniesienia obciążeń z kilku belek jednocześnie.

Mechanika podparcia wymaga uwagi w kilku punktach. Nowy słup nie może być „na styk" potrzebuje klinowania lub podlewania zaprawą ekspansywną, by przeniesienie sił nastąpiło bez luzów. Fundament pod słup musi przenieść skupione obciążenie rzędu 15-40 kN na punkt, co w piwnicach bez istniejących ław fundamentowych wymaga często dodatkowego wzmocnienia. Z kolei podciąg liniowy lepiej opierać na ścianach nośnych niż na stropie niższej kondygnacji w przeciwnym razie przenosimy problem piętro niżej.

Decyzję o podparciu warto skonsultować z konstruktorem również z powodów prawnych. Wpisana do rejestru kamienica podlega nadzorowi konserwatora zabytków, a ingerencja w układ konstrukcyjny może wymagać pozwolenia na budowę. W starych budynkach prywatnych wystarczy zwykle zgłoszenie z projektem budowlanym, ale to projektant kwalifikuje, która procedura obowiązuje. Norma PN-EN 1993-1-1 i przepisy Prawa budowlanego (art. 36-37) regulują kwestie dopuszczalnych zmian w elementach nośnych.

Warto wiedzieć: podparcia słupowe można wykonać „na gorąco" z klinowaniem, co pozwala częściowo rozładować istniejące naprężenia w belce. Metoda wymaga doświadczenia i monitoringu niwelatorem, ale efekt jest widoczny natychmiast: strzałka ugięcia maleje o kilka milimetrów jeszcze przed zakończeniem robót.

Największą zaletą podparć jest odwracalność jeśli za kilkanaście lat technologia wzmocnień pójdzie do przodu, słupy można zdemontować i zastąpić innym rozwiązaniem. W przypadku zespolenia z płytą żelbetową taki manewr jest już niemożliwy bez kucia. Ta odwracalność bywa argumentem rozstrzygającym, gdy inwestorowi zależy na elastyczności na przyszłość.

Obetonowanie, kompozyty FRP i inne nowoczesne metody

Obetonowanie górnej strefy belek to rozwiązanie tańsze niż pełne zespolenie z płytą, ale o ograniczonym zakresie działania. Polega na owinięciu stopy belki stalowej warstwą betonu zbrojonego, najczęściej o grubości 50-80 mm, sięgającą od lica belki do połowy jej wysokości. Efektem jest zwiększenie odporności ogniowej i ochrona antykorozyjna, a przy okazji niewielki wzrost nośności rzędu 10-15%. Sprawdza się przy niewielkich niedoborach i w strefach suchych, gdzie korozja nie zdążyła poczynić poważnych szkód.

Kompozyty FRP taśmy węglowe lub szklane klejone do belek żywicą epoksydową to technologia stosunkowo nowa na polskim rynku, ale zyskująca popularność w obiektach zabytkowych, gdzie liczy się minimalna inwazyjność. Taśma o grubości 1,2 mm potrafi przenieść naprężenia rzędu 1500-2000 MPa, czyli kilkakrotnie więcej niż stal konstrukcyjna. Naklejona na dolny pas belki przejmuje rolę zbrojenia rozciąganego, nie zmieniając geometrii przekroju ani masy stropu.

Torkretowanie natryskiwanie betonu pod ciśnieniem sprawdza się przy większych powierzchniach płyt ceramicznych. Warstwa 30-50 mm cementu natryskowego z mikrozbrojeniem stalowym potrafi odtworzyć utraconą otulinę i poprawić jednocześnie nośność oraz odporność ogniową. Wymaga jednak dostępu do konstrukcji od dołu, co w wykończonych lokalach oznacza demontaż sufitów podwieszanych lub skucie tynku.

Iniekcja rys to metoda uzupełniająca, nie wzmacniająca w ścisłym sensie. Żywica poliuretanowa lub epoksydowa wtłoczona w pęknięcia odtwarza monolityczność płyty, zatrzymuje migrację wilgoci i przeciwdziała dalszemu zarysowaniu. Sama w sobie nie podnosi nośności, ale zatrzymuje degradację a to w wielu przypadkach wystarcza, gdy konstrukcja jest w dobrej kondycji ogólnej, a problemem jest lokalne pęknięcie.

Rada praktyka: przy wyborze metody warto spytać wykonawcę o referencje z konkretnego typu budynku. Strop odcinkowy w łódzkiej kamienicy z 1900 roku to nie to samo co strop Kleina w warszawskiej willi z 1928 różnice w rozstawie belek, typie ceramicznej płyty i obciążeniu użytkowym potrafią zaskoczyć nawet doświadczonych fachowców.

Profilaktyka co zrobić, żeby strop służył kolejne pokolenia

Najlepsza naprawa to taka, która nie musiała być pilna. W przypadku stropów na belkach stalowych profilaktyka sprowadza się do trzech filarów: kontrola wilgoci, okresowe przeglądy i szybka reakcja na pierwsze objawy. Każdy z nich kosztuje ułamek tego, co późniejszy remont generalny.

Izolacja przeciwwodna w strefach narażonych na zawilgocenie to absolutna podstawa. Balkony wymagają poprawnie wyprofilowanych obróbek blacharskich, kapinosów i uszczelnień na styku z płytą. W piwnicach warto rozważyć iniekcję kurtynową ścian fundamentowych, która odcina podciąganie kapilarne. Na wyższych kondygnacjach zagrożeniem bywają przecieki z instalacji wodno-kanalizacyjnych biegnących w podłodze ich wykrycie w początkowej fazie oszczędza wiele nerwów.

Zabezpieczenia antykorozyjne odsłoniętych fragmentów belek warto odnawiać przy każdym remoncie. Farba ftalowa lub poliuretanowa na oczyszczonej powierzchni, nałożona w dwóch warstwach, wydłuża żywotność stali o dekady. Tam, gdzie belki są zabudowane sufitem podwieszanym, wskazane są klapy rewizyjne umożliwiające ocenę stanu co 3-5 lat.

• Przegląd stanu technicznego co 3-5 lat w obiektach zabytkowych, co 5-7 w pozostałych
• Kontrola instalacji wod-kan i pionów kanalizacyjnych przebiegających w strefie stropu
• Niwelacja ugięć raz na kilka lat porównanie z poprzednimi pomiarami wykrywa zmiany
• Oczyszczenie i odmalowanie odsłoniętych belek przy okazji remontów
• Usunięcie porostów i mchów z balkonów oraz loggi

Checklist „Czy mój strop wymaga naprawy?" osiem pytań dla właściciela:

• Czy widoczne są rdzawe zacieki na suficie lub ścianach przy podporach?
• Czy zauważalne jest wyraźne ugięcie sufitu, nierównoległe do ścian?
• Czy podłoga ugina się, skrzypi lub wibruje przy chodzeniu?
• Czy są widoczne pęknięcia w tynku wzdłuż linii belek?
• Czy balkon lub loggia mają ubytki w obróbkach blacharskich?
• Czy w łazienkach lub kuchni pojawia się wilgoć bez wyraźnej przyczyny?
• Czy ostatnie 10 lat przyniosło zmianę funkcji pomieszczenia (np. biuro w sypialni)?
• Czy od ostatniego remontu minęło ponad 15 lat?

Trzy odpowiedzi twierdzące lub więcej to sygnał, by zamówić ekspertyzę konstruktora z uprawnieniami. Jedna lub dwie mogą oznaczać kwestie kosmetyczne lub lokalne, które da się rozwiązać drobnym remontem. Zero odpowiedzi twierdzących pozwala spać spokojnie do kolejnego przeglądu.

Pięć błędów przy samodzielnej naprawie, które kończą się kosztownymi konsekwencjami:

1. Szpachlowanie rdzawych zacieków bez usunięcia przyczyny wilgoci. Korozja postępuje pod warstwą wykończeniową w przyspieszonym tempie.

2. Skuwanie płyty ceramicznej bez projektu. Utrata współpracy płyty z belką zmienia schemat statyczny i może osłabić strop o kilkanaście procent.

3. Zastępowanie oryginalnych belek nowymi bez nadzoru konstruktora. Stary metal, choć skorodowany, ma często nośność zbliżoną do nominalnej; wymiana na nowy to ingerencja w układ historyczny i wymaga pozwolenia.

4. Układanie ciężkich warstw podłogowych (wylewki, płytki wielkoformatowe) bez sprawdzenia dopuszczalnego obciążenia. Każdy dodatkowy centymetr wylewki to 20-25 kg/m².

5. Blokowanie istniejących dylatacji przy ścianach. Stal rozszerza się i kurczy pod wpływem temperatury; brak luzu prowadzi do spękań i wyboczeń.

Źródła i normy: PN-EN 1993-1-1 (Eurocode 3 projektowanie konstrukcji stalowych), PN-EN 1994-1-1 (Eurocode 4 konstrukcje zespolone stalowo-betonowe), PN-EN 1992-1-1 (Eurocode 2 konstrukcje betonowe), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), oraz literatura techniczna: Hoła J., Pietraszek P., Schabowicz K. „Diagnostyka obiektów budowlanych" (Wydawnictwo Politechniki Wrocławskiej), Masłowski E., Spiżewska D. „Wzmacnianie konstrukcji budowlanych" (Arkady).
